Q1主机介绍

Q1主机​

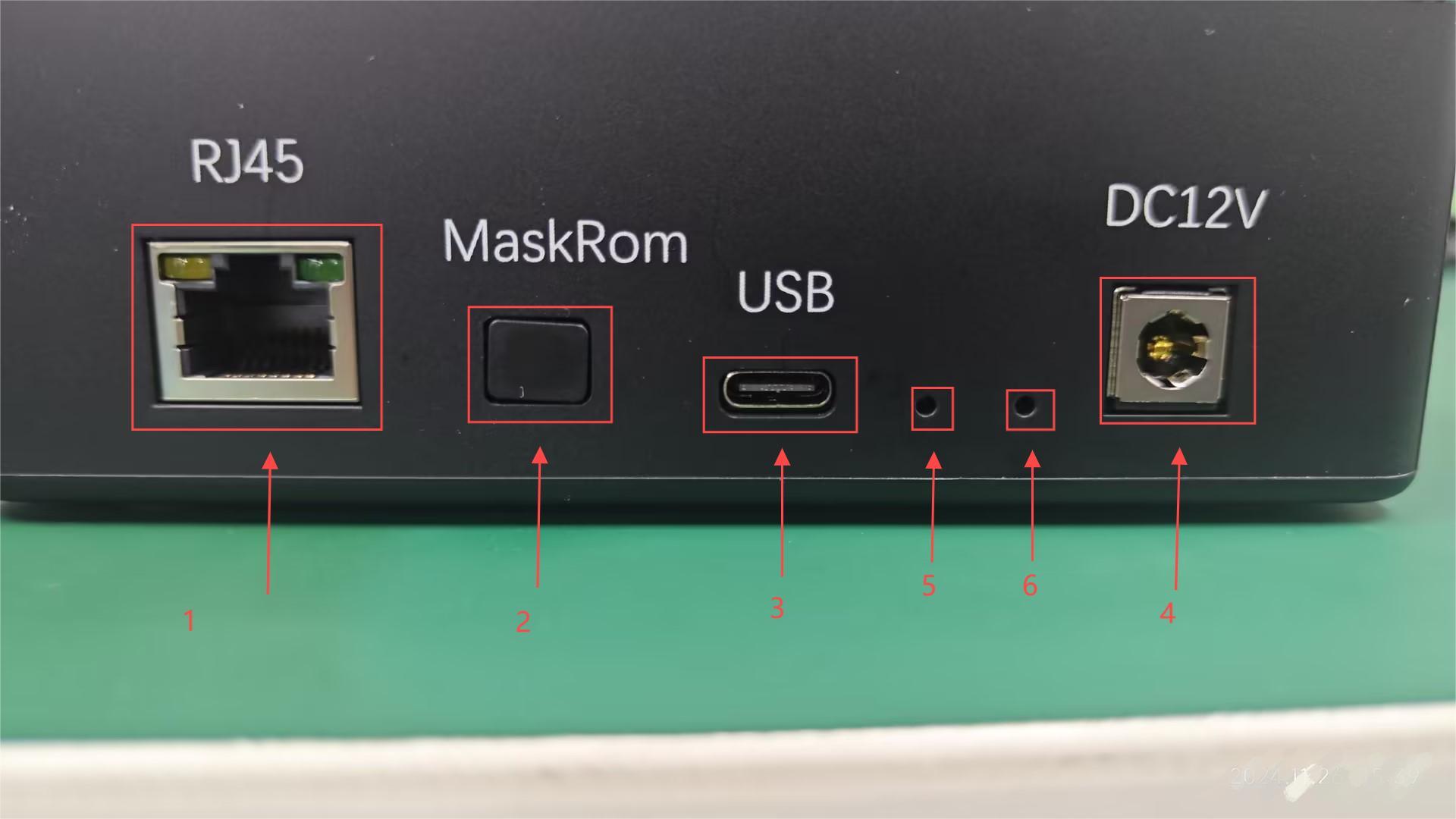

1.Q1主机接口（背面）​

接口

  1. LAN口：连接运营商/自家路由器、交换机接口，WAN口支持PPPOE、静态IP、动态获取(默认)。

  2. MaskRom键：长按后断、上电即可进入maskrom模式重新刷机。

  3. 主机串口：主机串口调试端口，用于工程调试。

  4. 电源接口：设备接入12V电压。

  5. 运行灯：蓝色led灯，此灯闪烁为主机正常运行。

  6. 电源灯：红色led灯，此灯常亮为正常接入电源。

2.Q1主机（正面）​

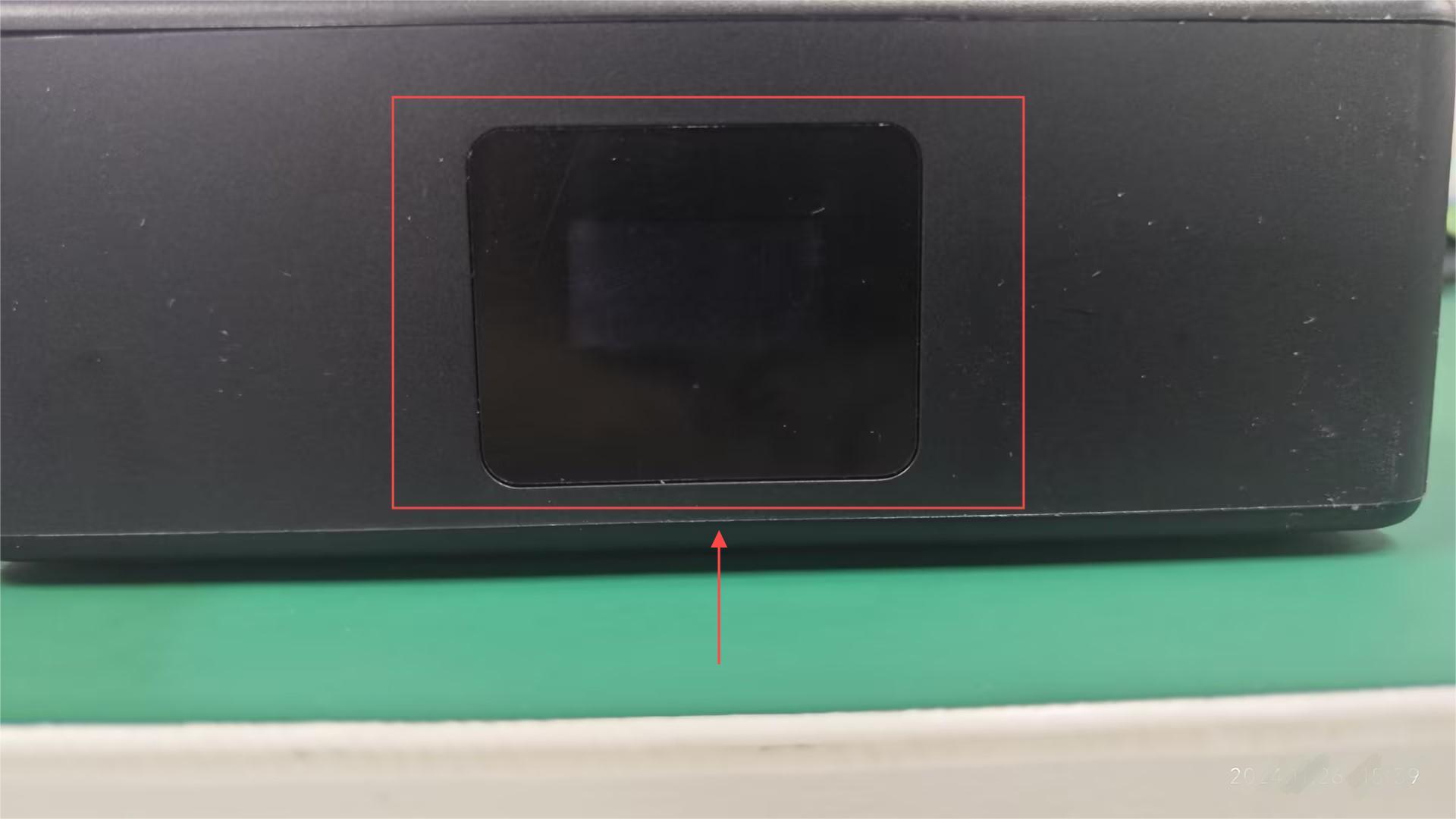

oled

oled：显示设备的ip地址，硬盘等信息。

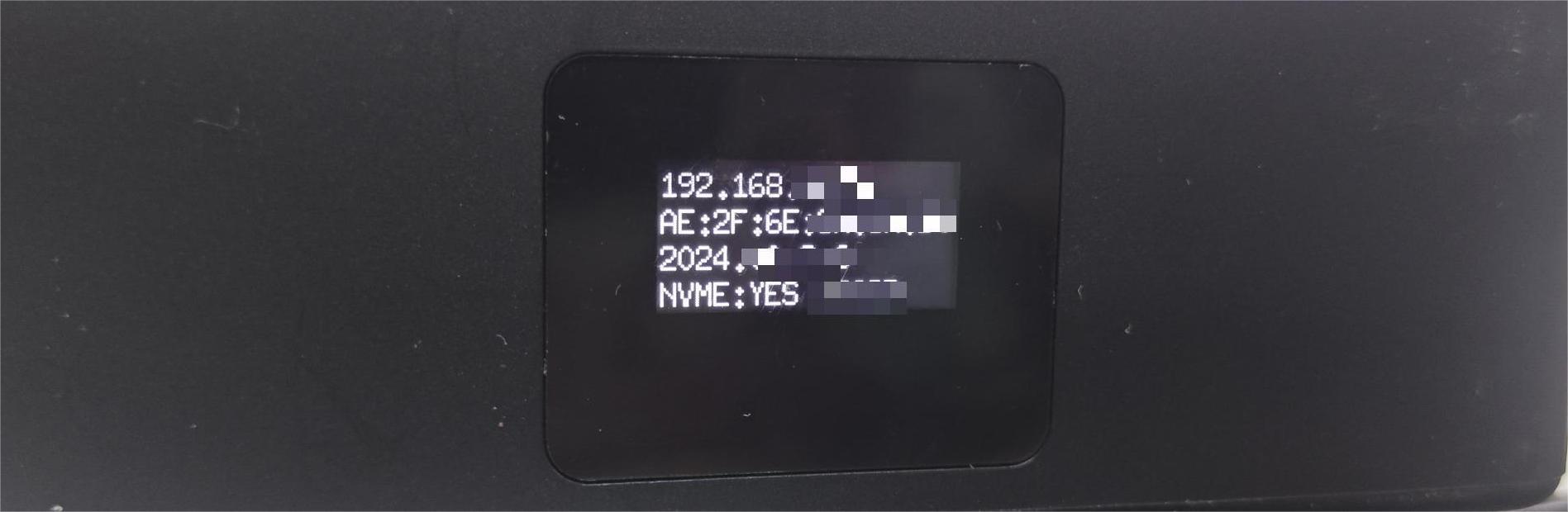

下图为例图：

例图

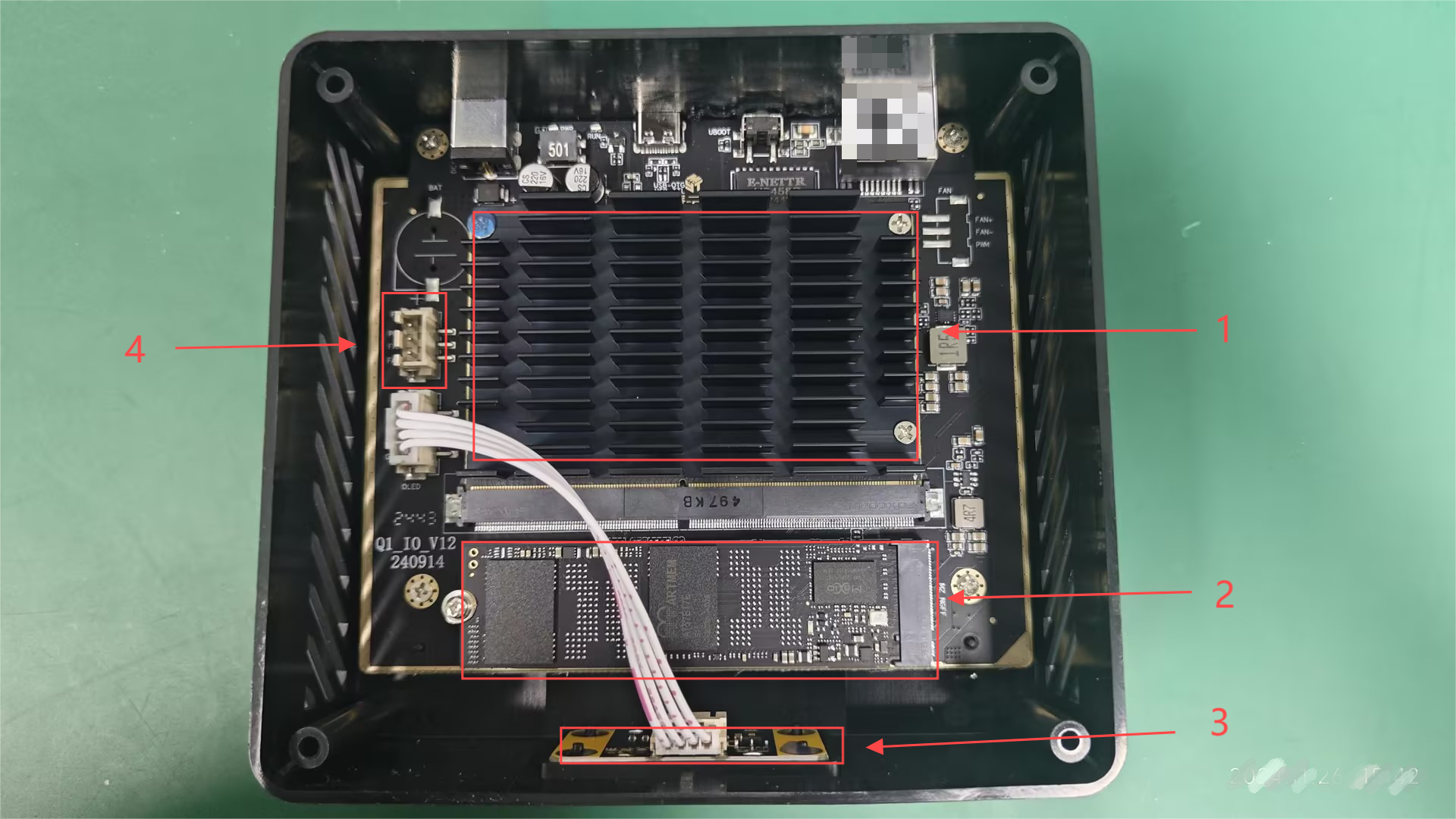

3.Q1主机（内部）​

主板

  1. 散热片，下方为核心板。
  2. 硬盘。
  3. oled。
  4. 风扇接口，下图为风扇：

风扇

4.Q1主机附带配件​

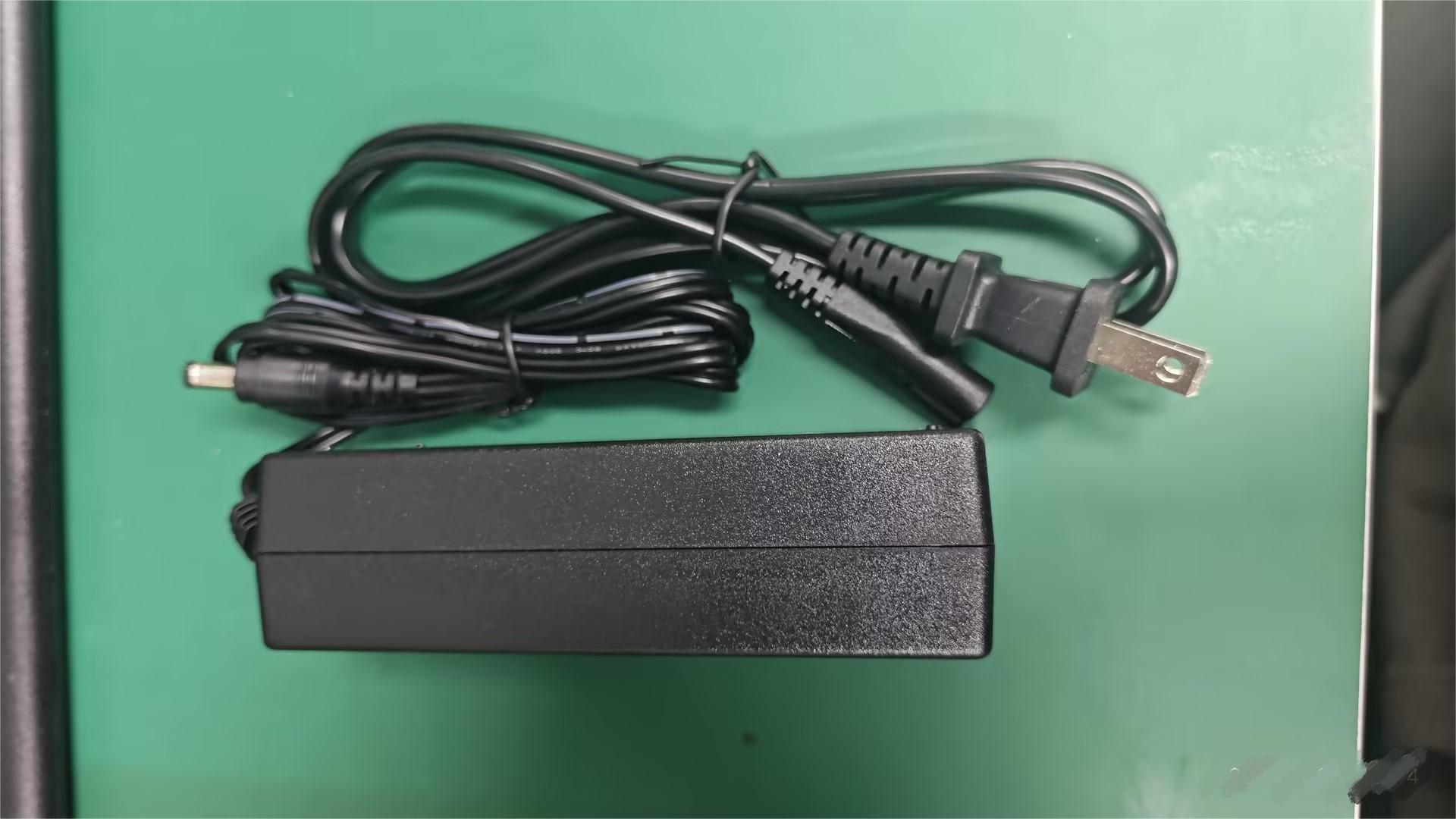

  1. 电源线：12V电源线一根，与主机后电源接口连接。

电源线

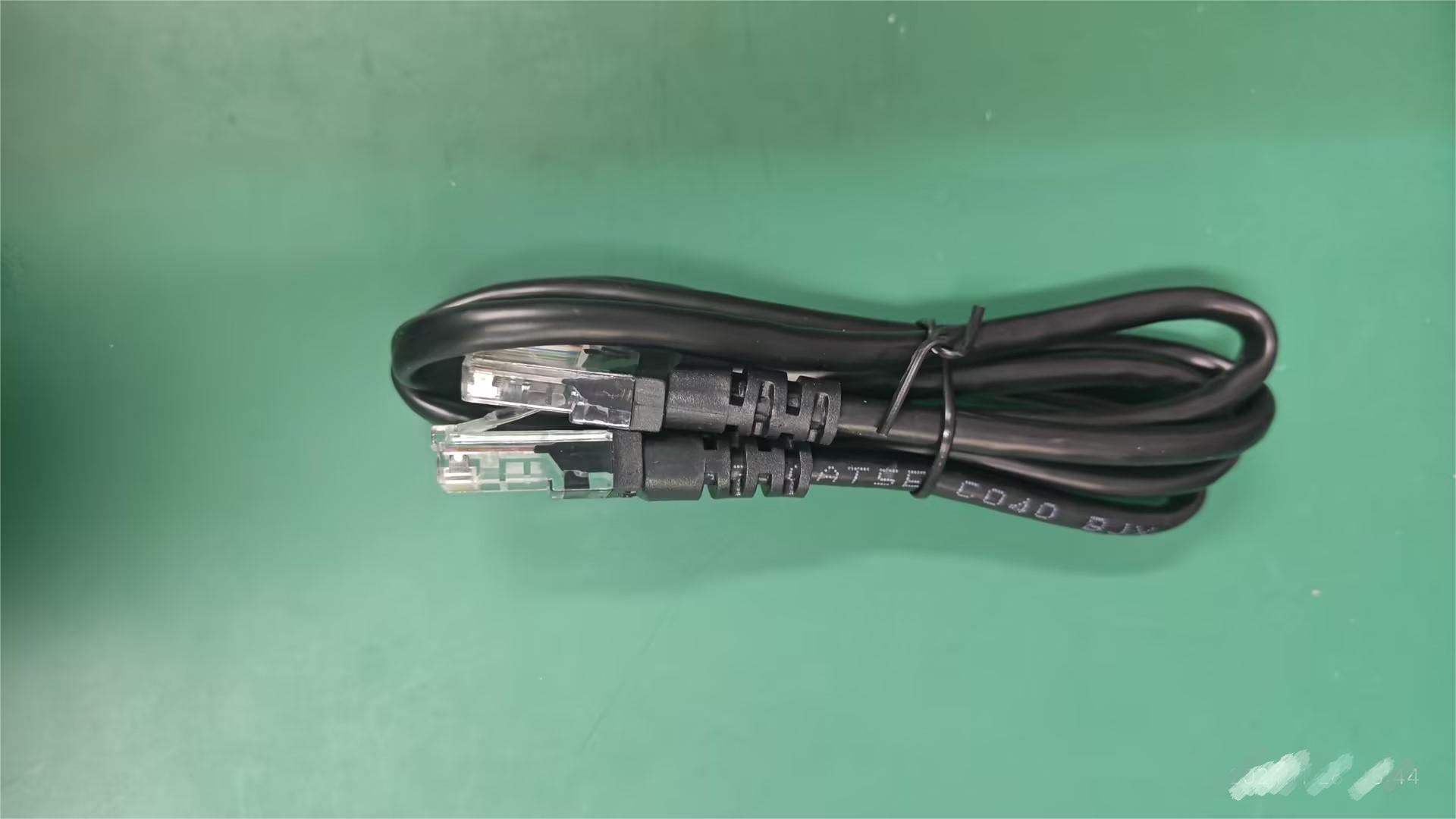

  1. 网线：网线一条，用于主机连接网络。

网线

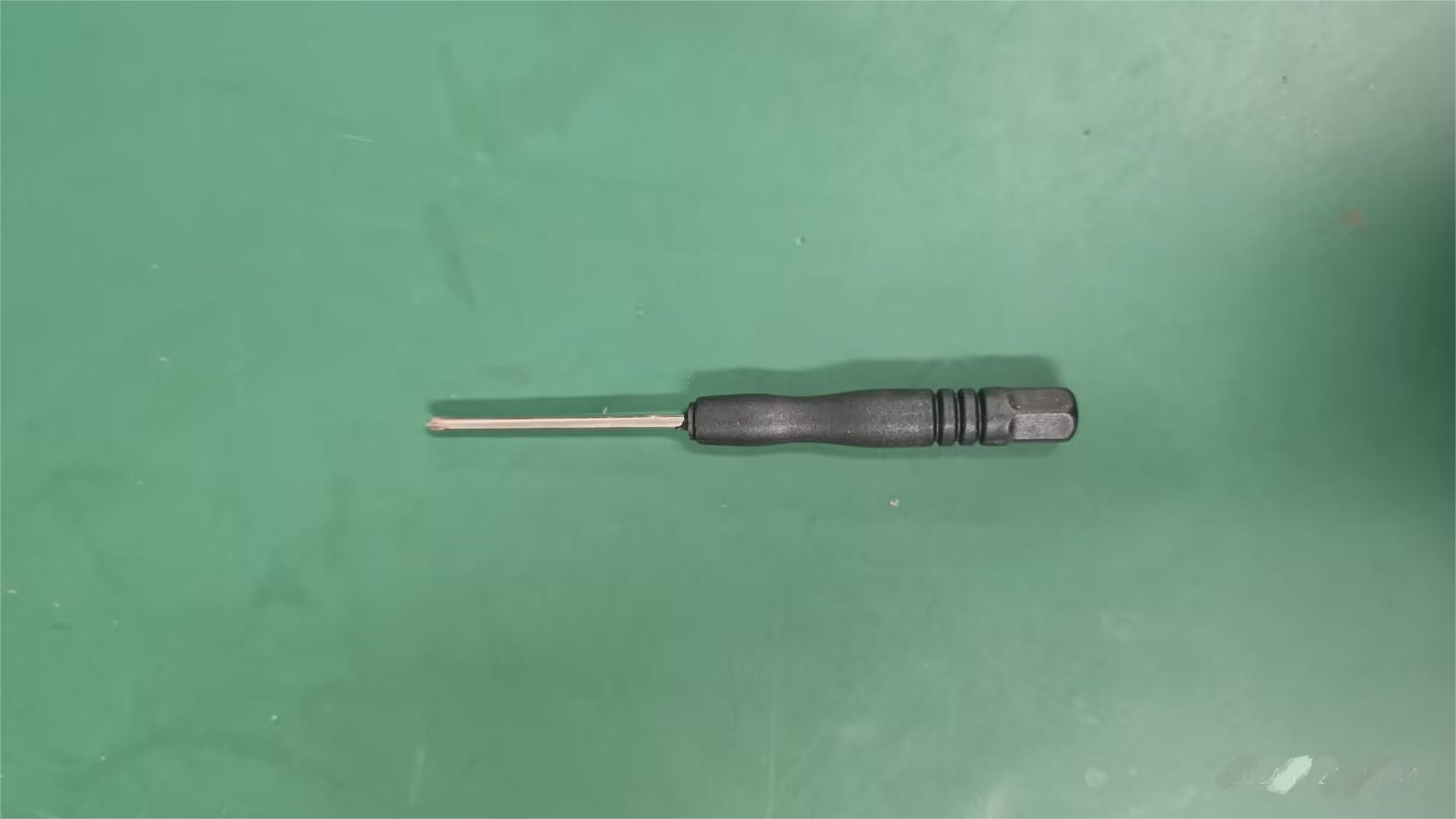

  1. 螺丝刀：用于拆卸螺丝，非特殊要求一般不使用。

螺丝刀

技术参数​

C P U ：RK3588 八核 2.2Ghz-2.4Ghz 64位处理器（A1为高通骁龙8核处理器）

内 存：选配16GB至32GB规格

储 存：8GB EMMC、选配M.2 NVMe协议 固态硬盘（部分型号略有差异）

以太网：1000Mbps以太网

按 键：1*MaskROM键

电 源：12V 2A

U S B ：USB2.0

L E D ：电源指示灯（红色） 状态指示灯（蓝色）

配套软件：MYT OS、终端管理控制软件

产品特点​

高性能ARM处理器

超低功耗

可搭配高性能M.2 NVMe固态硬盘

Docker容器多开MYT OS方案（标准Docker API支持二次开发）

MYT OS自研操作系统

MYT OS配套终端管理控制软件

开放SDK（支持MYT OS容器全息备份、MYT OS环境更新、MYT OS云直播摄像头等）
